LED advarselslyser en vigtig del af moderne køretøjssynssystemer, der bruges på nød-, forsynings-, konstruktions-, landbrugs-, vejhjælps-, transport-, industri- og specialkøretøjer. Deres rolle går ud over at producere skarpt blinkende lys. Et korrekt designet advarselssystem skal kommunikere et køretøjs driftstilstand klart, mens der arbejdes med køretøjets karrosseri, elektrisk arkitektur, monteringsposition, optiske krav, miljøeksponering og gældende regler. Lysfarve, strålefordeling, flashmønster, synkronisering, boligkonstruktion og controllerdesign påvirker alle, hvor effektivt et advarselssignal opfattes. Forståelse af disse faktorer hjælper køretøjsfabrikanter, flådeoperatører, integratorer og udstyrsdesignere med at udvikle advarselssystemer, der er praktiske, holdbare, vedligeholdelige og passende til de forhold, hvorunder køretøjet kører.
Indholdsfortegnelse
Klik på et emne for at springe direkte til afsnittet.
- 1. Hvad er det egentlige formål med køretøjsadvarselsbelysning?
- 2. Hvordan forbedrer LED-teknologi advarselsydelsen?
- 3. Hvilke advarselslyskonfigurationer er tilgængelige?
- 4. Hvordan skal advarselslysets farve vælges?
- 5. Hvorfor er optik, flashmønstre og betragtningsvinkler vigtige?
- 6. Hvor skal advarselslamper monteres?
- 7. Hvilke miljøforhold skal tages i betragtning?
- 8. Hvordan påvirker elektriske systemer og controllere driften?
- 9. Hvordan kan advarselssystemer integreres i forskellige køretøjer?
- 10. Hvordan skal overholdelse og test evalueres?
- 11. Hvad er de mest almindelige udvælgelsesfejl?
- 12. Hvordan kan producenter forbedre systemets pålidelighed?
- 13. Hvad skal en praktisk teknisk specifikation indeholde?
- 14. Ofte stillede spørgsmål
Hvad er det egentlige formål med køretøjsadvarselsbelysning?
Advarselsbelysning er grundlæggende et visuelt kommunikationssystem. Dens opgave er at tiltrække passende opmærksomhed og hjælpe omkringliggende mennesker til at forstå, at et køretøj har en særlig driftstilstand.
Et advarselssignal kan indikere, at et køretøj reagerer på en nødsituation, arbejder ved siden af en vejbane, bevæger sig langsomt, servicerer infrastruktur, opererer i et midlertidigt arbejdsområde, bugser udstyr eller udfører en anden opgave, der kræver yderligere opmærksomhed fra folk i nærheden.
Dette adskiller advarselsbelysningen fra almindelig bilbelysning. Forlygter, bremselygter, blinklys og markeringslygter kommunikerer primært normale køretøjsfunktioner. Et advarselssystem tilføjer endnu et lag af information om køretøjets status eller driftsmiljø.
Sondringen bliver særlig vigtig, når et køretøj kører på tværs af flere miljøer. En nyttelastbil kan køre gennem en by om dagen, stoppe ved en vej om aftenen, køre ind i et byggeområde og arbejde tæt på fodgængere eller maskiner. Det samme fysiske køretøj kan derfor kræve udsyn fra flere retninger under meget forskellige baggrundslysforhold.
Systemet skal hjælpe personer i nærheden til at erkende, at køretøjet har en særlig driftstilstand.
Lysfordeling skal gøre køretøjet synligt fra de vinkler, der betyder noget i det faktiske arbejdsmiljø.
Gentagelige mønstre og tydelige kontroller hjælper operatører med at bruge advarselssystemet forudsigeligt.
Advarselsudstyret skal fungere sammen med køretøjets struktur, elektriske system, betjeningselementer og andre installerede komponenter.
En af de mest almindelige misforståelser er, at advarselsydelse blot er et spørgsmål om lysstyrke. I virkeligheden afhænger nyttig synlighed af lysstyrke, betragtningsvinkel, baggrundskontrast, flashadfærd, objektivdesign, monteringshøjde, køretøjets geometri, vejret og det visuelle miljø omkring køretøjet.
Et meget lysstærkt modul monteret bag en forhindring kan give mindre nyttig advarselsdækning end et moderat kraftigt system placeret korrekt omkring køretøjet. Ligeledes kan et signal, der ser imponerende ud i et mørkt værksted, opføre sig anderledes i sollys, kraftig regn, tåge, støv eller et miljø, der indeholder flere skarpe lyskilder.
Hvordan forbedrer LED-teknologi advarselsydelsen?
LED-teknologi har transformeret designet af advarselsprodukter til køretøjer. Solid-state LED'er giver producenterne mulighed for at bygge kompakte moduler med fleksible optiske arrangementer, elektronisk styring og højt integrerede huse.
Fleksibiliteten ved LED-placering er en af de vigtigste fordele. Flere udsendere kan arrangeres bag en linse, langs en stang, i et kompakt lyshoved eller på tværs af flere fordelte moduler. Dette gør det muligt for designere at skabe advarselsmønstre, der er tilpasset specifikke synsvinkler i stedet for at behandle lampen som en enkelt punktkilde.
Kompakt produktarkitektur
LED-moduler kan designes i relativt små pakker, hvilket gør det muligt at integrere advarselsfunktioner i gitre, kofangere, spejle, sidepaneler, tagsamlinger, visirområder og andre begrænsede steder. Dette er nyttigt for moderne køretøjer, hvor udvendig stiling, aerodynamiske krav og udstyrsintegration alt betyder noget.
Elektronisk blitzstyring
LED'er kan skiftes elektronisk med præcis timing. Dette understøtter flere blitzmønstre, synkroniseret drift, alternerende sekvenser, retningsbestemte funktioner og anden kontrolleret adfærd.
Elektronisk styring gør det også nemmere at koordinere flere moduler. For eksempel kan for- og bagprodukter fungere sammen, mens sidemoduler skaber yderligere dækning i sidevinkler.
Holdbarhed af solid-state konstruktion
LED-produkter er ikke afhængige af en traditionel glødetråd inde i lyskilden. Det ændrer lampens konstruktion og kan reducere følsomheden over for visse typer mekaniske fejl forbundet med glødetrådsbaserede lyskilder.
Termisk design er fortsat vigtigt
LED-teknologi producerer stadig varme. Selvom LED-systemer er effektive, påvirker deres interne temperatur elektronisk og optisk adfærd. Husdesign, varmeafledning, installationsplacering, omgivelsestemperatur og driftstid kan alle have indflydelse på den termiske ydeevne.
| Teknologiområdet | Hvad det påvirker | Praktisk overvejelse |
|---|---|---|
| LED emitter layout | Udgang og optisk dækning | Tilpas emitterarrangementet til de påkrævede betragtningsvinkler |
| Optisk linse | Stråleform og fordeling | Gennemgå den faktiske dækning i stedet for output alene |
| Boliger | Beskyttelse og termisk adfærd | Tilpas kabinetdesignet til installationsmiljøet |
| Styreelektronik | Mønstre og synkronisering | Brug klart definerede driftsformer |
Det vigtige er, at LED'er er en teknologiplatform, ikke en komplet advarselsløsning i sig selv. Optisk design, elektronik, termisk styring, boligkonstruktion, montering og kontrollogik bestemmer, hvor effektivt denne teknologi fungerer på et faktisk køretøj.
Hvilke advarselslyskonfigurationer er tilgængelige?
Moderne køretøjsadvarselssystemer er tilgængelige i flere fysiske former. Hver konfiguration er designet omkring forskellige installationskrav, og professionelle køretøjer kombinerer ofte flere typer for at opnå bredere dækning.
Tagmonterede lysbjælker
Lysbjælker er typisk installeret på tværs af taget og kan indeholde flere optiske moduler arrangeret til at give dækning fremad, bagud og fra siden.
Deres hævede position kan hjælpe med at advarselssignalet forbliver synligt over andre køretøjskonstruktioner. Men tagmonteringspositionen udsætter også produktet for vindbelastning, vejr, vibrationer og øget køretøjshøjde.

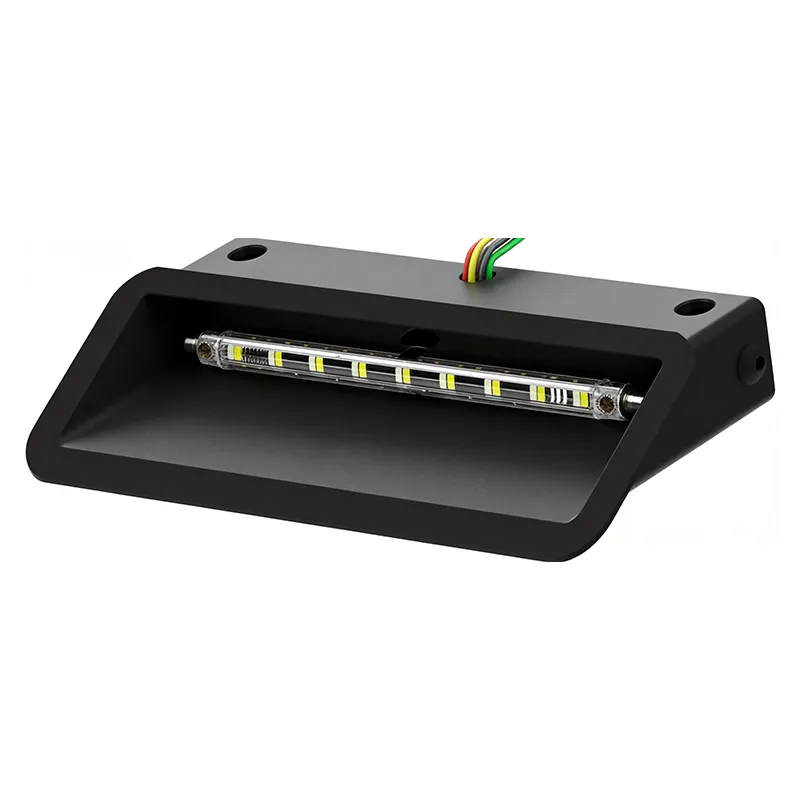

Kompakte lyshoveder
Lyshoveder er mindre individuelle moduler, der kan fordeles rundt i køretøjet. De bruges ofte i gitteråbninger, kofangere, sidepaneler, bageste karrosseri, spejlområder eller andre steder, hvor en stor lysbjælke ikke er praktisk.
Fordelte lyshoveder kan være særligt nyttige til at lukke synlighedshuller skabt af karrosseri eller udstyr.
Beacons
Beacons er normalt placeret i et forhøjet punkt og giver et meget genkendeligt advarselssignal. Deres cylindriske eller kompakte form gør det muligt at montere dem på køretøjstage, udstyrsstrukturer eller specialplatforme.
Hideaway systemer
Hideaway-moduler er installeret bag eksisterende køretøjsstrukturer, hvilket gør det muligt for advarselsfunktionen at forblive visuelt diskret, når den ikke er i drift. Installation kræver nøje overvejelse af optisk frigang, varmeafledning, ledninger og serviceadgang.
Visirmonterede systemer
Visirenheder er installeret inde i køretøjet nær det øvre forrudeområde. De kan give forlæns advarselsbelysning og samtidig bevare et kompakt installationsfodaftryk.
Hovedproblemet er at sikre, at systemet ikke skaber overdrevne refleksioner eller forstyrrer operatørens synlighed.
Retningsadvarselssystemer
Retningssystemer bruger kontrollerede sekvenser til at kommunikere venstre, højre eller centerbevægelse. De er især relevante for vejsideservicekøretøjer, trafikstyringskøretøjer, bjærgningslastbiler og arbejdskøretøjer, der kører rundt i aktive trafikområder.
| Konfiguration | Typisk installation | Hovedfordel | Hovedovervejelse |
|---|---|---|---|
| Lysbjælke | Tag | Bred forhøjet udsyn | Montering, højde, vindeksponering |
| Lighthead | Gitter, kofanger, side, bag | Fleksibel fordelt placering | Optisk retning og tilgængelig installationsdybde |
| Beacon | Forhøjet monteringsposition | Karakteristisk advarselssignal på højt niveau | Monteringsstyrke og køretøjets samlede højde |
| Hideaway | Bag køretøjets paneler | Diskret integration | Klar optisk vej og termisk styring |
| Visir enhed | Indvendig øverste forrude | Kompakt fremadvarsel | Førerens synlighed og refleksioner |
| Retningsbestemt enhed | Bagside eller serviceområde | Trafik-retning kommunikation | Kontrol sekventering og synkronisering |
Der er ingen enkelt konfiguration, der passer til ethvert køretøj. Udvælgelsen bør begynde med det synlighedsproblem, der skal løses, og derefter identificere, hvilket fysisk arrangement der kan løse problemet mest effektivt.
En stor arbejdslastbil kan bruge en forhøjet lysbjælke sammen med for- og baglygtehoveder, mens et kompakt servicekøretøj primært kan stole på diskrete gitter- og bagmoduler. Den vigtige faktor er dækning, ikke blot produktmængde.
Hvordan skal advarselslysets farve vælges?
Advarselsfarve indeholder information, men den korrekte farve afhænger af køretøjets rolle, land, jurisdiktion, servicekategori og gældende regler.
Almindelige advarselsfarver omfatter rav, rød og blå. Forskellige køretøjsklasser kan også bruge flerfarvede konfigurationer til forskellige driftstilstande. Fordi disse regler kan variere, bør farve altid behandles som en regulatorisk og funktionel beslutning frem for en ren visuel præference.
Ravfarvede advarselssystemer
Rav er i vid udstrækning forbundet med forsigtighed, arbejdsaktivitet, vejsideoperationer, vedligeholdelse, konstruktion, forsyningstjenester, langsomtkørende udstyr og andre applikationer, hvor øget opmærksomhed er påkrævet.
Røde advarselssystemer
Rød kan have en stærk advarselsbetydning og kan være forbundet med bestemte køretøjsfunktioner eller autoriserede servicekategorier afhængigt af jurisdiktionen.
Blå advarselssystemer
Blå er ofte underlagt strengere kontrol og kan være forbeholdt særlige nødsituationer eller autoriserede køretøjskategorier. Dets egnethed bør derfor kontrolleres omhyggeligt til destinationsmarkedet og køretøjets rolle.
Tofarvede systemer
Tofarvede produkter kan understøtte forskellige driftstilstande. For eksempel kan én godkendt farve være forbundet med generel arbejdsaktivitet, mens en anden bruges til en separat driftsfunktion. Controllerlogikken bør gøre disse tilstande klare og forhindre utilsigtede kombinationer.
| Farvestrategi | Potentiel anvendelse | Vigtig overvejelse |
|---|---|---|
| Rav | Arbejde, forsigtighed, service, vejsideaktivitet | Almindelig i arbejdsrelaterede applikationer, underlagt lokale regler |
| Rød | Udpegede advarselsfunktioner | Brug i henhold til køretøjs- og jurisdiktionskrav |
| Blå | Specialiseret nødsignalering | Ofte mere stramt reguleret |
| Dobbelt farve | Flere driftstilstande | Controllerlogikken bør klart adskille godkendte tilstande |
Farve interagerer også med miljøet. Den visuelle kontrast mellem advarselssignalet og dets baggrund kan ændre sig under sollys, natteforhold, bybelysning, sne, tåge eller reflekterende overflader.
Hvorfor er optik, flashmønstre og betragtningsvinkler vigtige?
Advarselssynlighed afhænger i høj grad af optisk design. Den omgivende trafikant kan se køretøjet lige forfra, fra en vinkel, fra siden eller bagfra. Varslingssystemet skal derfor give meningsfuld synlighed på tværs af de retninger, der betyder noget.
Strålefordeling
Optiske linser, reflektorer, LED-arrangement, modulorientering og husgeometri bestemmer, hvordan det udsendte lys spredes. Et fremadvendt lys er optimeret anderledes end et modul beregnet til at give bred lateral dækning.
Et praktisk system skal minimere unødvendige svage zoner. Dette er grunden til, at lysfordelingen skal evalueres på tværs af de relevante betragtningsvinkler i stedet for kun fra én foretrukken retning.
Betragtningsvinkel
Køretøjets karrosseri kan skabe uventede optiske forhindringer. En gittermonteret enhed kan fungere meget godt forfra, mens den giver begrænset udsyn fra en sidevinkel. En tagbøjle kan tilbyde bred dækning, men stadig efterlade huller tæt på køretøjet.
Kortlægning af køretøjet fra flere synspunkter før installation kan afsløre disse områder.
Flash mønstre
Blinker adskiller advarselsbelysningen visuelt fra mange almindelige billygter. Forskellige mønstre kan understøtte forskellige driftstilstande eller skabe større visuel adskillelse fra baggrunden.
Imidlertid kan overdreven mønsterkompleksitet skabe et andet problem. Operatører kan have svært ved at huske, hvilket mønster der svarer til en bestemt funktion. Et mindre sæt klart definerede tilstande kan ofte være mere praktisk end et unødvendigt stort mønsterbibliotek.
Synkronisering
Når flere moduler fungerer som ét system, påvirker synkronisering det samlede visuelle resultat. Moduler kan blinke samtidigt, skifte mellem venstre og højre, feje hen over køretøjet eller fungere i separate synkroniserede grupper.
Flere moduler aktiveres sammen for at skabe en samlet advarselsbegivenhed.
Separate grupper aktiveres i rækkefølge for at skabe visuel bevægelse på tværs af køretøjet.
Let aktivitet rejser gennem en arrangeret gruppe og kan understøtte retningsbestemte funktioner.
Godkendte mønstre kan vælges i henhold til køretøjets driftstilstand.
Visuelle forhold i den virkelige verden
Optisk ydeevne bør overvejes under realistiske forhold. Kraftig sollys, forlygter, våde fortove, tåge, støv, reflekterende skilte, sne og nærliggende arbejdslys kan ændre den måde, advarselssignaler opfattes på.
Det er derfor, at laboratorieoutput alene ikke fortæller hele historien. Den endelige køretøjsinstallation afgør, om lyset rent faktisk når frem til beskueren i en brugbar form.
Hvor skal advarselslamper monteres?
Monteringsposition har direkte indflydelse på udsynet. Den bestemmer højde, sigtelinje, forhindring, kabelføring, mekanisk belastning og tilgængelighed til vedligeholdelse.
Tag montering
Tagmonterede systemer nyder godt af elevation. De kan forblive synlige over mange køretøjsstrukturer og kan give bred dækning fremad, bagud og sideværts.
Samtidig øger tagmontering eksponeringen for vind, regn, sne, bilvask og utilsigtet påvirkning. Monteringsbeslag skal derfor passe til tagkonstruktionen og køretøjets driftsmiljø.
Montering af frontgitter
Gittermonterede lyshoveder kan give frontal advarselsdækning på et lavere niveau og kan komplementere et tagmonteret produkt. Installationsdybde og optisk frigang bør gennemgås omhyggeligt.
Bagmontering
Bagadvarselsmoduler kan være særligt vigtige for vejsideservice og forsyningskøretøjer, der standser eller arbejder langs offentlig vej. En efterfølgende chauffør kan muligvis ikke se et front- eller tagmonteret lys tydeligt, hvis køretøjets karrosseri eller nærliggende udstyr blokerer signalet.
Sidemontering
Sidemoduler kan reducere sideværts udsyn. Dette kan være værdifuldt, når køretøjer arbejder omkring vejkryds, fodgængere, maskiner eller forbipasserende trafik.
Skjult integration
Hideaway-moduler kan bevare et rent ydre udseende og samtidig give advarselsfunktionalitet. Disse installationer kræver nøje overvejelse af det omgivende materiale og den optiske vej.
| Monteringsposition | Hovedrolle i synlighed | Typisk udfordring |
|---|---|---|
| Tag | Forhøjet bred dækning | Vindbelastning, højde, monteringsstyrke |
| Frontgitter | Fremadgående og diagonal dækning | Kropsblokering og installationsdybde |
| Bag | Følger trafikken | Døre, udstyr, reoler og karrosseri |
| Side | Sidedækning | Køretøjsgeometri og modulorientering |
| Visir | Kahyts udsyn fremad | Reflekser og førerens synlighed |
En nyttig designmetode er at skabe et synlighedskort. Marker køretøjets front-, bag-, side-, hævede og nærliggende visningszoner, og identificer derefter, hvilke områder der er blokeret af spejle, udstyr, karosseripaneler, skinner, stiger, stativer eller tilbehør.
Når disse huller er kendt, har hvert advarselsmodul en klar opgave. Denne tilgang er mere effektiv end at tilføje lys tilfældigt, indtil køretøjet fremstår tilstrækkeligt lyst.
Hvilke miljøforhold skal tages i betragtning?
Køretøjsadvarselsudstyr fungerer i miljøer, der kan være betydeligt hårdere end indendørs elektriske applikationer. Udendørs eksponering kan omfatte regn, vejsprøjt, sne, mudder, støv, vibrationer, ultraviolet stråling, temperaturændringer, rengøringskemikalier og mekanisk påvirkning.
Vandeksponering
Udendørs advarselsprodukter bør have indkapslingsbeskyttelse, der passer til deres tilsigtede installation. Vand kan trænge ind gennem sømme, stik, kabeludgange, monteringsgrænseflader eller beskadigede tætninger.
Installationskvalitet er en del af vandbeskyttelsesligningen. Et kabinet kan være godt forseglet på fabrikken og stadig opleve indtrængning af vand, hvis kabelføring, monteringshuller eller konnektorplacering håndteres forkert under installationen.
Støv og mudder
Bygge-, landbrugs-, minedrifts-, skovbrugs- og industrikøretøjer kan fungere i miljøer, der indeholder støv, mudder, sand og fine partikler. Linser skal forblive praktiske at rengøre, og installationen bør undgå unødigt udsatte steder, hvor forurening kan samle sig.
Vibration og stød
Køretøjsbevægelser udsætter advarselsprodukter for mekaniske vibrationer. Ujævne veje, off-road-drift, tungt udstyr og hyppige køretøjsbevægelser kan belaste beslag, fastgørelsesanordninger, printkort, stik og interne komponenter.
Temperatur
Køretøjer kan parkeres i direkte sollys eller betjenes under kolde vinterforhold. Produktet bør derfor vælges til det aktuelle driftstemperaturområde, især hvor der forventes kontinuerlig eller hyppig blink.
UV eksponering
Udendørs linser og huse kan blive udsat for langvarig ultraviolet stråling. Materialevalg bør tage højde for modstand mod gulning, revner, skørhed og tab af optisk klarhed over tid.
- Vandbeskyttelse:Tilpas indkapslingen og installationsmetoden til den faktiske eksponering.
- Mekanisk holdbarhed:Overvej vibrationer, stød, stød og monteringsbelastning.
- Termisk adfærd:Bekræft drift inden for det forventede temperaturområde.
- UV modstand:Overvej langvarig udendørs eksponering af linser og huse.
- Stikbeskyttelse:Beskyt kabelindgange og elektriske grænseflader lige så omhyggeligt som lampehuset.
Miljøvurderinger skal fortolkes sammen med den endelige installation. En produktbedømmelse er kun meningsfuld, når den installerede konfiguration bevarer de forhold, som produktet er designet til.
Hvordan påvirker elektriske systemer og controllere driften?
Moderne advarselssystemer indeholder ofte flere lyshoveder styret som et koordineret netværk i stedet for en uafhængig lampe forbundet til en switch.
Spændingskompatibilitet
Køretøjets elektriske systemer varierer efter anvendelse. Advarselsudstyret skal derfor tilpasses køretøjets nominelle spænding og driftsområde.
Spændingskompatibilitet bør kontrolleres før installation i stedet for at antages fra køretøjskategorien.
Kredsløbsbeskyttelse
Passende ledninger, sikringer, jordforbindelse, kabeldimensionering, valg af stik og kredsløbsbeskyttelse er vigtige for sikker elektrisk integration.
Ledningssystemet skal også beskyttes mod slid, overdreven varme, bevægelige komponenter, vandpåvirkning og mekanisk belastning.
Controller funktioner
Afhængigt af produktdesignet kan en controller styre blitzmønstre, synkronisering, farvetilstande, retningssekvenser, strømskift eller flere grupper af lysmoduler.
| Kontrolfunktion | Formål | Praktisk krav |
|---|---|---|
| Strømstyring | Aktiver eller deaktiver advarselssystemet | Klar operatøridentifikation |
| Valg af mønster | Vælg godkendt flashadfærd | Enkel og logisk tilstandsarrangement |
| Farvekontrol | Skift godkendt driftsfarve eller tilstand | Undgå utilsigtede upassende kombinationer |
| Retningsstyring | Opret venstre-, højre- eller centersekvenser | Klar sammenhæng mellem input og output |
| Synkronisering | Koordinere flere moduler | Stabil timing på tværs af systemet |
Simple kontroller er ofte mere praktiske
Et kontrolpanel med mange knapper er ikke automatisk bedre. Operatører skal muligvis aktivere advarselsfunktioner, mens de bærer handsker, arbejder om natten eller koncentrerer sig om køretøjets drift.
Tydeligt mærkede kontroller og logisk gruppering kan gøre systemet nemmere at bruge under rigtige driftsforhold.
Serviceadgang
Regulatoren skal beskyttes mod unødvendig varme, vand og stød, mens den forbliver tilgængelig for vedligeholdelse. Kabelledninger skal mærkes, så teknikere kan identificere moduler og kredsløb uden unødig demontering.
Hvordan kan advarselssystemer integreres i forskellige køretøjer?
Hvert køretøj præsenterer et andet advarselsproblem. Kropsdimensioner, udstyr, driftshastighed, arbejdsmiljø og lovmæssige krav kan ændre den relevante konfiguration betydeligt.
Kan kræve koordineret advarselsdækning, hurtig valg af tilstand, kontrollerede blitzmønstre og stærk synlighed fra flere retninger.
Kræver ofte advarselsdækning omkring store udstyrsstrukturer og beskyttelse mod støv, vibrationer, mudder og fysisk påvirkning.
Kan ofte stoppe ved siden af veje eller infrastruktur, hvilket gør bag- og sidegenkendelse vigtig.
Kan fungere omkring store redskaber og under skiftende lysforhold, hvilket kræver en tankevækkende placering og holdbar konstruktion.
Kan støde på grene, ujævnt terræn, støv, vibrationer og dårlige lysforhold, der stiller yderligere krav til montering og husdesign.
Arbejder ofte tæt på trafik i bevægelse, hvilket gør hurtig genkendelse fra nærgående og passerende retninger særlig vigtig.
Flåde køretøjer
Flåder kan omfatte forskellige køretøjsmodeller med forskellige tage, gitre, elektriske systemer og karosseridimensioner. En standardiseret advarselsstrategi bør derfor definere fælles funktionskrav, samtidig med at fysiske konfigurationer kan tilpasses til hvert køretøj.
Byggeri og tungt udstyr
Tungt udstyr kan have store blinde områder. Advarselsmoduler skal muligvis placeres over kabiner, omkring maskinkroppe eller nær bagkonstruktioner. Monteringsudstyr skal vælges til vibration og bevægelse forbundet med maskinen.
Landbrugsapplikationer
Landbrugsudstyr kan skifte mellem markarbejde og vejkørsel. Advarselsudstyr skal derfor muligvis forblive synligt omkring store redskaber og bevægelige komponenter, mens det overlever støv, mudder, sollys, fugt og lange driftsperioder.
Specialkøretøjer
Service, bjærgning, transport og kommunale køretøjer kan kræve en tilpasset kombination af lysbjælker, beacons, lyshoveder, retningsbestemte systemer og controllere. I sådanne tilfælde er applikationsspecifik integration normalt mere passende end at stole på ét generisk produktarrangement.
På tværs af alle disse applikationer begynder det bedste system med køretøjets driftsscenario snarere end med et produktkatalog.
Hvordan skal overholdelse og test evalueres?
Køretøjsadvarselsudstyr kan være underlagt markedsspecifikke regler, fotometriske krav, krav til elektromagnetisk kompatibilitet, miljøprøvning og regler for køretøjskategorier.
Betingelser og standarder, der fremgår af tekniske dokumenter, bør derfor fortolkes omhyggeligt. En bestemt betegnelse kan omhandle optisk ydeevne, elektromagnetisk kompatibilitet eller en anden del af produktkravet. Forskellige betegnelser bør ikke behandles som udskiftelige.
Fotometrisk test
Fotometrisk evaluering undersøger optisk adfærd og kan omfatte output, distribution, farve og synlighed over definerede vinkler afhængigt af det gældende krav.
Vibrationstest
Køretøjsbelysning er konstant udsat for vibrationer. Test kan hjælpe med at evaluere holdbarheden af huset, monteringsstrukturen, elektriske forbindelser, printkort, optiske komponenter og interne samlinger.
Vand- og indtrængningstest
Udendørs advarselsudstyr bør vurderes for den relevante miljøeksponering. Den nødvendige beskyttelse afhænger af installationsstedet og de forventede forhold under brug.
Korrosionsvurdering
Vejsalt, fugt, vand og industrielle forurenende stoffer kan påvirke metaloverflader, belægninger, fastgørelseselementer og monteringsstrukturer. Korrosionstestning kan hjælpe med at identificere svagheder i materialer og overfladebehandling.
Elektromagnetisk kompatibilitet
Advarselsudstyr fungerer sammen med radioer, navigationssystemer, kontrolmoduler, motorelektronik, sensorer og andre køretøjssystemer. Elektromagnetisk kompatibilitet er derfor en vigtig overvejelse for integreret køretøjselektronik.
| Testområde | Primært fokus | Hvorfor det betyder noget |
|---|---|---|
| Fotometrisk | Optisk udgang og distribution | Hjælper med at verificere synlighed og signalere adfærd |
| Vibration | Mekanisk holdbarhed | Simulerer belastninger fra køretøjets bevægelse |
| Vandindtrængen | Indkapslingsbeskyttelse | Vigtigt til udendørs og udsat installation |
| Korrosion | Materiale og finish modstand | Relevant til salt, fugt og industrielle miljøer |
| EMC | Elektrisk kompatibilitet | Understøtter stabil drift sammen med anden køretøjselektronik |
Overholdelse bør også overvejes på konfigurationsniveau. Et testresultat kan gælde for et bestemt produktarrangement, farve, monteringsretning eller driftstilstand. Teknisk dokumentation bør gøre disse betingelser klare.
Hvad er de mest almindelige udvælgelsesfejl?
Mange advarselssystemproblemer opstår under valg snarere end efter installation. De mest almindelige fejl involverer fokus på udseende eller lysstyrke, mens man overser køretøjets geometri, lovkrav, miljøeksponering eller kontrolarkitektur.
- Vælg kun efter lysstyrke:Output alene bestemmer ikke nyttig dækning.
- Ignorerer monteringsposition:Karosseri eller udstyr kan blokere en veldesignet lampe.
- Brug af en upassende farve:Farvekravene varierer efter applikation og jurisdiktion.
- Ignorerer controlleren:Flere lysmoduler har brug for koordineret driftslogik.
- Overser miljøeksponering:Støv, mudder, salt, vibrationer og temperatur påvirker produktvalget.
- Blokering af tjenesteadgang:Skjult udstyr bliver svært at efterse og udskifte.
- Blanding af inkompatible komponenter:Spænding, stik, controller-arkitektur og monteringsdimensioner skal matche.
- Tilføjelse af for mange moduler:Flere produkter løser ikke automatisk en dårlig synlighedsstrategi.
Problemet med kun lysstyrke
Et advarselssystem, der ser ekstremt lyst ud fra én retning, kan stadig producere svag side- eller bagdækning. Den komplette visningskonvolut bør derfor overvejes.
Problemet med ét produkt passer til alle
En taglysstang, der fungerer godt på én lastbil, kan være upassende til et kompakt servicekøretøj. Ligeledes kan et grilllyshoved være ideelt til én kropsform og dårligt egnet til en anden.
Det juridiske farveproblem
Farven skal bekræftes for destinationsmarkedet og køretøjets rolle før installation. Et produkt, der er fysisk i stand til at producere en bestemt farve, gør ikke automatisk denne farve egnet til enhver anvendelse.
Vedligeholdelsesproblemet
Advarselssystemer installeres ofte på vanskelige steder, fordi de mest synlige monteringspunkter ikke altid er de nemmeste at servicere. Installationen skal balancere udsyn med rimelig adgang til inspektion, rengøring og udskiftning.
Hvordan kan producenter forbedre systemets pålidelighed?
Pålideligt advarselsudstyr afhænger af den koordinerede kvalitet af LED'er, printkort, optiske linser, huse, tætninger, konnektorer, ledninger, monteringshardware og controllerkomponenter.
Optisk samlingskontrol
Emitterpositionering og linsejustering kan påvirke den optiske ensartethed. Når flere moduler er installeret ved siden af hinanden, kan små forskelle i optisk adfærd blive mere synlige.
Elektrisk montagekontrol
Ledninger, loddesamlinger, konnektorer, kredsløbsbeskyttelseskomponenter og printkort skal samles i henhold til kontrollerede fremstillingsprocedurer.
Mekanisk montagekontrol
Fastgørelseselementer, beslag, tætninger, kabeludgange og linsegrænseflader bør installeres konsekvent. Køretøjsvibrationer lægger gentagne mekaniske belastninger på disse komponenter.
Procesinspektion
Kvalitetsinspektion er stærkere, når den er fordelt gennem hele fremstillingen i stedet for at være begrænset til en endelig kosmetisk kontrol.
- Undersøg indgående komponenter:Bekræft kritiske LED'er, elektronik, linser, huse, tætninger og stik.
- Kontrolenhed:Brug gentagelige procedurer til ledninger, lodning, forsegling, fastgørelse og linseinstallation.
- Tjek optisk adfærd:Bekræft godkendte lysmønstre og optisk udgang.
- Vurder miljøresistens:Anvend relevante vand-, vibrations-, korrosions- og temperaturtest.
- Bekræft controllerens funktion:Bekræft mønstre, farver, synkronisering og retningsbestemte funktioner.
- Efterse den færdige samling:Kontroller stik, monteringspunkter, objektivets tilstand, kabinetkvalitet og mærkning.
Hvorfor konsekvens er vigtig i flådeapplikationer
En flåde kan installere snesevis eller hundredvis af advarselsmoduler på tværs af forskellige køretøjsplatforme. Konsekvent optisk adfærd, controllerlogik, stik, monteringsmetoder og dokumentation kan gøre installation og vedligeholdelse meget nemmere.
Dokumentation som en del af kvalitet
Tekniske tegninger, ledningsdiagrammer, installationsinstruktioner, controlleroplysninger og inspektionsregistre hjælper med at skabe en klar forbindelse mellem fremstilling og køretøjsintegration.
God dokumentation understøtter også fremtidig vedligeholdelse. En tekniker bør være i stand til at identificere, hvilket modul, der forbindes til hvilken controllerudgang, og forstå den påtænkte driftstilstand uden at foretage omvendt konstruktion af hele køretøjet.
Hvad skal en praktisk teknisk specifikation indeholde?
En praktisk teknisk specifikation forvandler et generelt advarselslyskrav til en konfiguration, som designere, producenter, installatører og operatører konsekvent kan forstå.
| Specifikationsområde | Oplysninger, der skal defineres | Hvorfor det betyder noget |
|---|---|---|
| Køretøjsrolle | Nød-, bygge-, forsynings-, landbrugs-, transport-, service- eller specialbrug | Etablerer driftskonteksten |
| Konfiguration | Lightbar, beacon, lighthead, hideaway, visir, retningsbestemt system | Bestemmer fysisk og optisk integration |
| Farve | Godkendt advarselsfarve eller kombination | Forbinder systemet til applikationskrav |
| Spænding | Køretøjets elektriske arkitektur og rækkevidde | Forhindrer elektrisk uoverensstemmelse |
| Kontrollere | Mønstre, synkronisering, retningsbestemte tilstande, farvekontrol | Definerer systemets adfærd |
| Montering | Tag, gitter, bag, side, visir, skjult montering | Bestemmer udsyn og installationskrav |
| Miljø | Vand, støv, vibrationer, temperatur, UV, korrosion | Matcher konstruktion til driftsforhold |
| Afprøvning | Gældende markeds- og produkttestkrav | Giver et klart teknisk grundlag for evaluering |
Definer først køretøjet
Køretøjets dimensioner, tagkonstruktion, karrosseripaneler, gitre, udstyrsstativer, spejle, døre, tilbehør og eksisterende lygter bør kortlægges, før advarselslayoutet færdiggøres.
Definer faktiske driftsbetingelser
Specifikationen skal identificere, hvor og hvornår systemet vil blive brugt. Vejarbejde i dagtimerne, byggeri om natten, beredskab, landbrugsmarkarbejde, lagergårde og kommunal servicedrift kan kræve meget forskellige varslingsstrategier.
Definer synlighedszoner
I stedet for kun at angive, hvor mange lamper der kræves, skal du angive, hvilke retninger der skal forblive synlige. En teknisk plan kan identificere krav til dækning foran, bagtil, sideværts, forhøjet og tæt på.
Definer elektrisk arkitektur
Spænding, strømkrav, stiktype, controllerplacering, kredsløbsbeskyttelse, kabelføring og jordforbindelse skal identificeres, før produktionen eller køretøjskonverteringen begynder.
Definer servicekrav
Advarselsudstyr bør forblive praktisk til at rengøre, efterse, justere og udskifte. Den tekniske specifikation bør derfor omfatte serviceadgang og installationsdetaljer, hvor det er relevant.
Identificer, hvor nærgående trafik, fodgængere og arbejdere skal se køretøjet.
Identificer fysiske monteringspunkter, forhindringer, karrosseri og ledig plads.
Identificer strømforsyning, controllerens placering, kabelruter, beskyttelse og serviceadgang.
Identificer, hvordan produktet vil blive rengjort, inspiceret, justeret og udskiftet.
En praktisk udvælgelsesarbejdsgang
- Definer køretøjets funktion:Angiv årsagen til, at yderligere visuel advarsel er påkrævet.
- Vejbeskrivelse til kortvisning:Identificer behov for udsyn foran, bagved, fra siden, forhøjet og tæt på afstand.
- Identificer forhindringer:Tjek karrosseri, stativer, spejle, værktøj, tilbehør og udstyr.
- Vælg den fysiske konfiguration:Vælg den passende kombination af stænger, beacons og lyshoveder.
- Bekræft farve og mønstre:Vælg godkendte driftstilstande til destinationen og køretøjsrollen.
- Bekræft elektrisk kompatibilitet:Kontroller spænding, ledninger, stik, controllerfunktioner og kredsløbsbeskyttelse.
- Bekræft miljøkrav:Tilpas udstyret til vand-, støv-, vibrations-, UV- og temperatureksponering.
- Gennemgå dokumentation:Sørg for at produkttegninger, ledningsoplysninger, monteringsdetaljer og testdokumentation svarer til den endelige konfiguration.
Denne arbejdsgang holder produktvalg knyttet til de faktiske køretøjskrav. Det giver også et klarere grundlag for kommunikation mellem køretøjsproducenter, flådeoperatører, integratorer, indkøbsteams og installationsteknikere.
Ofte stillede spørgsmål
Hvad bruges LED-advarselslys primært til?
De bruges til at øge køretøjets synlighed og kommunikere særlige driftsforhold såsom nødberedskab, vejarbejde, byggeri, vedligeholdelse, forsyningsdrift, trafikkontrol eller andre aktiviteter, der kræver yderligere opmærksomhed.
Er alle advarselslysfarver egnede til ethvert køretøj?
Nej. Farver på advarselslys kan reguleres efter land, jurisdiktion, køretøjskategori og servicetype. Destinationsmarkedet og den påtænkte køretøjsfunktion bør bekræftes, før en farve specificeres.
Hvad er forskellen mellem en lightbar og en lighthead?
En lysbjælke er generelt en større multi-modul samling, ofte installeret på et køretøjs tag for bred dækning. Et lyshoved er et mindre individuelt modul, der kan fordeles rundt om forsiden, bagenden, siden eller andre kropsområder.
Hvorfor skulle et køretøj bruge flere små moduler i stedet for en stor lysbjælke?
Distribuerede moduler kan udfylde udsynshuller forårsaget af karrosseri, udstyr eller køretøjsgeometri. De kan også gøre det lettere at integrere advarselsfunktioner i områder, hvor en stor tagsamling ikke er praktisk.
Betyder højere lysstyrke altid bedre advarselsydelse?
Nej. Nyttig advarselsydelse afhænger også af optisk fordeling, synsvinkel, monteringsposition, baggrundsbelysning, vejr, køretøjsgeometri og blitzadfærd.
Hvor skal en advarselslampe monteres?
Den korrekte position afhænger af køretøjet og de retninger, hvorfra det skal genkendes. Tag, gitter, bag, side, visir og skjulte positioner har alle forskellige fordele og begrænsninger.
Hvad skal man overveje for byggekøretøjer?
Nøgleovervejelser omfatter vibrationer, støv, mudder, stødpåvirkning, udstyrsbevægelser, monteringsstyrke, udsyn omkring store maskinkonstruktioner, ledningsbeskyttelse og vedligeholdelsesadgang.
Hvor vigtig er controlleren?
Controlleren kan koordinere flere moduler og administrere godkendte blitzmønstre, synkronisering, retningssekvenser, farvetilstande og skiftefunktioner. Det er en vigtig del af det overordnede varslingssystem.
Hvorfor er miljøbeskyttelse vigtig?
Køretøjsmonterede produkter kan støde på regn, spray, støv, mudder, salt, vibrationer, UV-eksponering og temperaturændringer. Huset, objektivet, de elektriske forbindelser, monteringshardware og installationsmetoden bør alle passe til det faktiske miljø.
Hvilken slags test skal overvejes?
Afhængigt af applikationen og markedet kan relevante evalueringer omfatte fotometrisk testning, vibrationstestning, vandindtrængningstestning, korrosionsvurdering, temperaturevaluering, elektrisk testning og elektromagnetisk kompatibilitetstestning.
Kan advarselssystemer tilpasses til forskellige bilmodeller?
Ja. Tilpasning kan involvere modulstørrelse, monteringsbeslag, kabellængder, stik, controllerlogik, flashmønstre, farvekombinationer og fysiske installationsarrangementer.
Hvordan kan en flåde standardisere advarselssystemer på tværs af forskellige køretøjer?
En flåde kan etablere fælles krav til godkendte farver, driftsmønstre, controllerlogik, ledningsføringspraksis, stik, miljøbeskyttelse og inspektionsprocedurer, samtidig med at den fysiske monteringskonfiguration kan variere fra køretøjsmodel.
Hvad er den vigtigste faktor, når du vælger et advarselssystem?
Den vigtigste faktor er, om det komplette system kommunikerer køretøjets driftstilstand klart under de forhold, hvor køretøjet rent faktisk vil fungere. Det kræver at man overvejer anvendelse, betragtningsvinkler, montering, optik, farve, kontrol, elektrisk kompatibilitet, miljøbeskyttelse og gældende krav sammen.
Hvordan kan bedre advarselsdesign skabe klarere køretøjskommunikation?
Effektiv advarselsbelysning af køretøjer er resultatet af koordineret teknik snarere end en enkelt specifikation. LED-teknologi giver et fleksibelt fundament, men den endelige ydeevne afhænger af optisk design, farve, flashadfærd, monteringsposition, kontrollogik, elektrisk integration, miljøbeskyttelse og selve køretøjet.
En vejsideservicelastbil kan have brug for stærk genkendelse bagfra og på siden, når den standses ved siden af trafikken. En entreprenørmaskine kan have brug for forhøjet dækning omkring en stor struktur. Landbrugsudstyr kan kræve advarselssynlighed omkring redskaber, mens der arbejdes i skiftende vejr. Et udrykningskøretøj kan kræve flere koordinerede moduler med klart definerede driftstilstande.
Disse scenarier viser, hvorfor advarselsudstyr bør planlægges som et system. Hvert modul skal have en grund til at blive installeret. Hver monteringsposition bør opfylde et krav om synlighed. Hver controllerfunktion skal svare til et operationelt behov.
For flådeoperatører og køretøjsintegratorer gør denne tilgang også standardisering lettere. Der kan etableres fælles krav til farver, mønstre, controllere, ledninger, monteringsmetoder, miljøbeskyttelse og inspektion, mens det stadig giver hver køretøjsplatform mulighed for at bruge en konfiguration, der passer til dens egen karrosseristruktur.
For producenter understøtter det samme princip mere nyttig tilpasning. I stedet for at ændre komponenter uden et defineret formål, kan et tilpasset system udvikles omkring en specifik køretøjsrolle, monteringskrav, udsynszone, miljøtilstand eller kontrolarkitektur.
I sidste ende velkonstrueretLED advarselslysskal gøre et køretøj lettere at genkende og dets driftstilstand lettere at forstå. Målet er ikke visuelt overskud. Målet er pålidelig, klar og passende styret kommunikation mellem køretøjet og folk omkring det.
Har du brug for en køretøjsspecifik advarselslyskonfiguration?
NOVAleverer løsninger til advarselslys til køretøjer til forskellige driftsmiljøer, køretøjsstrukturer, monteringskrav, kontrolsystemer og applikationsscenarier. For en konfiguration, der matcher dine projektkrav,kontakt osat diskutere de tekniske detaljer.
